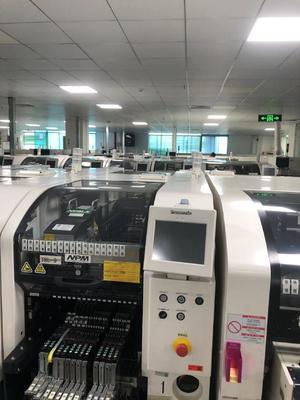

파나소닉 NPM W 칩 마운터 높은 효율성 SMT 조립을위한 궁극적인 솔루션

파나소닉 NPM - W는 고효율 전자 제조의 표준을 재정의하는 최첨단 표면 장착 기술 (SMT) 픽 앤 플래시 머신입니다.첨단 기능과 지능적인 디자인으로 설계되었습니다., 전자 산업의 다양한 생산 요구를 충족시킵니다.

1. 탁월한 배치 성과

- 다중 장착 헤드:
- 16 - 노즐 헤드: 높은 생산 모드 (ON) 에서 작동하면 시속 70,000 cph (0, 051 s/ chip) 의 인상적 인 최고 속도에 도달하며, 배치 정확도는 ± 40μm/ chip (Cpk≥1) 입니다.높은 정확도 모드 (OFF), 속도는 62, 500 cph (0, 058 s/ chip) 이며 정확도는 ± 30μm/ chip (특정 Panasonic - 지정 조건 하에서 ± 25μm/ chip 선택) 로 향상 될 수 있습니다.그것은 L6 × W6 × T3의 차원까지 0402 칩만큼 작은 부품 처리 할 수 있습니다, 작은 크기의 부품의 대량 생산에 이상적입니다.
- 12 - 노즐 헤드: 최대 속도 62,500 cph (0.058s / 칩) 및 배치 정확도 ± 40μm / 칩 (Cpk≥1). 0402 칩에서 L12 × W12 × T6까지 구성 요소를 수용 할 수 있습니다.5, 중속, 높은 정확성 응용 프로그램에서 다양한 구성 요소 크기에 적합합니다.
- 8 - 노즐 헤드: 최대 속도 40,000 cph (0.090s / 칩), 그것은 ± 40μm / 칩, ± 30μm / QFP 12 - 32mm, 그리고 ± 50μm / QFP 12mm 미만의 배치 정확도를 제공합니다.이 머리는 0402 칩에서 L32 × W32 × T12까지 더 큰 것까지 구성 요소를 처리 할 수 있습니다, 일부 더 큰 통합 회로를 포함하여 다양한 구성 요소를 배치 할 수 있습니다.
- 3 - 노즐 헤드: 11,000 cph (0.33s / QFP) 의 낮은 속도를 가지고 있지만 ± 30μm / QFP의 배치 정확성을 보장합니다.0603 칩에서 L150 × W25 ((对角152) × T28까지 큰 크기의 구성 요소까지 처리 할 수 있습니다., 커넥터 및 일부 전문 구성 요소와 같은 큰 구성 요소를 배치하기에 적합합니다.

2높은 정확성 및 높은 생산성

- 고급 카메라 시스템: 수상 경력 있는 멀티 인식 카메라를 탑재 한 NPM-W는 부품 정렬, 두께 측정 및 3D 코플라너리티 검사를 하나의 단계로 결합합니다.이것은 배치 정확도를 향상시킬뿐만 아니라 조립 PCB의 전반적인 품질을 향상시킵니다., 결함의 가능성을 줄입니다.
- 고직성 간트리: 고직성 간트리는 장착 머리에 안정적인 플랫폼을 제공하여 배치 과정에서 부드럽고 정확한 움직임을 보장합니다.이 안정성 은 부품 들 이 매우 정확 하게 배치 될 수 있도록 도와 준다, 심지어 높은 속도로.

3다재다능 부품 호환성
NPM - W는 가장 작은 0402 칩에서 L150 × W25 × T28까지의 크기의 커넥터와 같은 큰 크기의 구성 요소에 이르기까지 다양한 구성 요소를 처리 할 수 있습니다.SOP 포함, QFP, CSP, BGA, 알루미늄 전해질 콘덴시터, 볼륨 제어기, 트림어, 코일, 그리고 더 많은. 이 광범위한 구성 요소 호환성은 다양한 전자 제품,소비자 전자제품에서 산업용 장비까지.

4유연한 생산 방식

- 이중 트랙 컨베이어 시스템: 기계는 두 개의 트랙 컨베이어 시스템을 갖추고 있으며, 독립 생산 모드, 번갈아 생산 모드,그리고 둘의 조합독립 생산 모드에서 앞과 뒷 머리는 동시에 다른 PCB에서 작업 할 수 있습니다. 이는 동시에 다른 제품 모델을 생산 할 때 매우 효율적입니다.번갈아 생산 모드는 두 트랙 사이에 머리를 번갈아 허용이 유연성은 제조업체가 자신의 특정 생산 요구 사항에 따라 생산을 최적화 할 수 있습니다.
- 쉬운 기계 설정 및 변경: NPM - W는 기계 설치를 쉽게 지원하고 다른 생산 작업 사이의 빠른 전환을 지원합니다.시스템 소프트웨어는 트랙 너비와 같은 설정을 빠르게 조정할 수 있습니다이는 시장 수요와 생산 일정에 빠르게 대응해야 하는 제조업체들에게 매우 중요합니다.

5대용량 PCB 처리
NPM-W는 큰 크기의 PCB를 처리 할 수 있습니다. 최대 크기는 L750 × W550mm입니다. 전체 장착을 위해 단일 트랙 모드에서.전체 장착을 위해 L750 × W260mm까지 PCB를 처리 할 수 있습니다.이것은 산업 제어 시스템, 대형 화면 디스플레이 및 일부 종류의 전력 전자 장치에서 사용되는 것과 같은 대형 형식의 인쇄 회로 보드를 제조하는 데 적합합니다.

6- 사양

- 전원 공급: 3단계 AC 200V±10V / AC 220V±10V / AC 380V±10V / AC 400V±10V / AC 420V±10V / AC 480V±10V와 호환되며, 2.5kVA의 전력 소비.
- Pneumatic Source: 0.5MPa, 200L/min (A.N.R.) 를 요구한다.
- 크기: W1280mm × D2332mm × H1444mm.
- 무게: 약 2250kg (선택 부품에 따라 변경될 수 있습니다).

사용자 지정 속성

- 부품 공급 옵션: 다양한 폭의 테이프 공급 장치 (8/12/16/24/32/44/56mm) 를 포함하여 다양한 구성 요소 공급 방법을 지원합니다.최대 120개의 연속식식기 (8mm 테이프용)작은 릴과 함께 두 가지 유형의 테이프 피더). 그것은 또한 단형과 두 가지 유형의 트레이 피더, 그리고 막대기 유형의 피더를 지원합니다.생산 요구 사항에 따라 부품 공급에 유연성을 제공.
- 라인 통합 및 확장: NPM - W는 기존 SMT 생산 라인 내에 쉽게 통합 될 수 있습니다. 모듈형 설계는 다른 Panasonic SMT 장비와 원활한 연결을 허용합니다.프린터와 같이, 검사 기계, 재흐름 오븐, 그리고 제3자 장비. 이것은 제조업체가 고도로 맞춤화되고 효율적인 생산 라인을 구축 할 수 있도록합니다.미래 확장 가능성을 제공합니다., 제조업체가 비즈니스가 성장함에 따라 더 많은 기능이나 용량을 추가 할 수 있습니다.
에너지 절약 설계: 에너지 절약 기능을 염두에 두고 설계된 NPM-W는 일부 전통적인 SMT 기계에 비해 적은 전력을 소비함으로써 전체 생산 비용을 줄이는 데 도움이됩니다.이 방법은 제조업체의 수익에 도움이 될 뿐만 아니라 환경 지속가능성에도 기여합니다.
