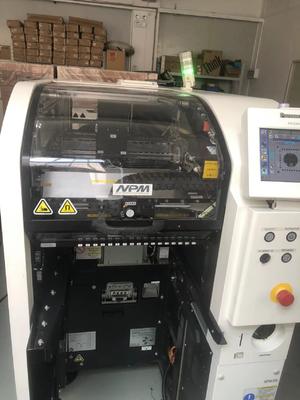

파나소닉 NPM D3 기계 첨단 모듈 기술로 높은 효율성 SMT 생산

파나소닉 NPM - D3는 최신 표면 장착 기술 (SMT) 로 설계된 전자 제조 과정에 혁명을 일으킬 수 있는 배치 기계입니다.

1고성능 배치 헤드

- 가벼운 16 - 노즐 헤드: 높은 생산 모드 (ON) 에서 최대 속도 84,000 cph (0.043s / 칩), 배치 정확도 ± 40μm / 칩 (Cpk≥1) 를 달성합니다.0402 칩과 같은 소형 부품의 대량 생산에 이상적입니다.고 생산 모드가 꺼지면 속도는 76,000 cph (0.047s/chip) 이며 정확도는 ±30μm/chip까지 도달 할 수 있습니다.03015/0402 칩에서 L6 × W6 × T3 구성 요소까지 구성 요소를 처리 할 수 있습니다..
- 12 - 노즐 헤드: 최대 속도는 69,000 cph (0.052s / 칩) 이며 배치 정확도는 ± 30μm / 칩 (Cpk≥1) 이며, 0402 칩에서 L12 × W12 × T6까지 구성 요소를 처리 할 수 있습니다.5, 중속, 높은 정확성 응용 프로그램에서 구성 요소 크기의 더 넓은 범위에 적합합니다.
- 8 - 노즐 헤드: 최대 43,000 cph의 속도를 낼 수 있으며, 배치 정확도는 ± 30μm/QFP 12 - 32mm 및 ± 50μm/QFP 12mm 미만입니다.0603 칩에서 L100 × W90 × T28까지 큰 크기의 구성 요소를 처리 할 수 있습니다, 커넥터 및 일부 유형의 통합 회로와 같은 더 큰 구성 요소를 배치하기에 적합합니다.
- 2 - 노즐 헤드: 최대 속도 11,000 cph로 느리지만 배치 정확도는 ± 40μm/칩 (Cpk≥1) 이며 0402 칩에서 L6 × W6 × T3까지 구성 요소를 처리 할 수 있습니다.그것은 종종 더 정밀 한 취급을 필요로 하는 부품 또는 특정 부품의 소량 생산 라인을 배치하는 데 사용됩니다.

2유연한 생산 방식

- 이중 트랙 작동: NPM - D3는 두 개의 트랙 컨베이어 시스템을 갖추고 있으며, 독립 생산 모드, 번갈아 생산 모드,그리고 둘의 조합독립 생산 모드에서 앞과 뒷 머리는 동시에 다른 PCB에서 작업 할 수 있습니다. 이는 동시에 다른 제품 모델을 생산 할 때 매우 효율적입니다.번갈아 생산 모드는 두 트랙 사이에 머리를 번갈아 허용이 유연성은 PCB 설계 및 생산량의 특정 요구 사항에 따라 생산을 최적화 할 수 있음을 의미합니다.
- 플러그 - 및 - 재생 기능: 배치 머리의 자유로운 구성을 허용합니다. 이것은 당신이 쉽게 다른 생산 필요에 맞게 기계를 사용자 정의 할 수 있습니다. 예를 들어,당신은 당신이 작은 구성 요소 밀도가 높은 PCB의 대용량 순환을 생산하거나 다양한 구성 요소 크기와 유형을 가진 보드의 혼합을 생산하는지에 따라 머리의 조합을 빠르게 변경할 수 있습니다..

3높은 정확성, 높은 생산성

- 고직성 간트리와 고급 카메라 시스템: 고직성 간트리는 배치 헤드에 안정적인 기반을 제공하여 정확한 움직임을 보장합니다.수상 경력 을 가진 멀티 인식 카메라 는 이전 모델 과 비교 하여 위치 정확성 25% 를 향상 시킨다. 그것은 일 단계에 정렬, 두께, 3D coplanarity 확인을 결합, 시간을 절약하고 전체 생산 프로세스를 개선합니다. 이것은 더 적은 결함으로 더 높은 품질의 조립물을 가져옵니다.
- 향상된 처리량: IPC - 9850 처리량을 30% 증가시켜 1 평방 미터 당 38,078 cph로 증가시켜 이 클래스에서 가장 생산적인 SMT 기계 중 하나입니다.기계의 설계와 기술은 주기 시간을 최소화하고 단위 시간에 배치 된 부품 수를 최대화하기 위해 최적화됩니다..

4사용자 친화적인 시스템 소프트웨어

- 포괄적 인 생산 관리: 시스템 소프트웨어는 생산 라인, 생산 작업장 및 공장 전체 관리를 가능하게합니다.그것은 생산 과정의 실시간 모니터링을 제공합니다., 생산의 진행을 추적하고, 곤경을 파악하고, 효율성을 높이기 위한 조정을 할 수 있습니다.또한 라인 운영 모니터링 기능의 지원으로 생산 스케줄을 더 효과적으로 계획 할 수 있습니다.
- 효율적인 기계 설정 및 변경: 다른 생산 작업 사이의 기계 설정 및 변경을 쉽게 지원합니다. 소프트웨어는 트랙 너비와 같은 설정을 신속하게 조정할 수 있습니다.배치 매개 변수, 그리고 부품 데이터, 작업 변경 중 정지 시간을 줄입니다.

5- 사양

- 전원 공급: 3단계 AC 200V±10V / AC 220V±10V / AC 380V±10V / AC 400V±10V / AC 420V±10V / AC 480V±10V와 호환되며 2.7kVA의 전력 소비.
- Pneumatic Source: 0.5MPa, 100L/min (A.N.R.) 를 요구합니다.
- 크기: W832mm × D2652mm × H1444mm.
- 무게: 약 1680kg (선택 부품에 따라 변경될 수 있습니다).

사용자 지정 속성

- 컴포넌트 호환성: 가장 작은 03015/0402 칩에서 최대 L100 × W90 × T28까지 큰 크기의 컴포넌트까지 SOP, QFP, CSP, BGA,알루미늄 전해질 콘덴시터, 볼륨 컨트롤, 트림머, 코일, 커넥터.
- 라인 통합 능력: NPM - D3는 기존 생산 라인 에 쉽게 통합 될 수 있습니다.프린터와 같이, 검사 기계, 재공류 오븐, 그리고 제3자 장비로, 고효율적이고 맞춤형 생산 라인을 만들 수 있습니다.
- 에너지 절감 기능: 에너지 절감 기능을 염두에 두고 설계된 NPM-D3는 일부 전통적인 SMT 기계에 비해 적은 전력을 소비함으로써 전체 생산 비용을 줄이는 데 도움이됩니다.이것은 당신의 수익률뿐만 아니라 환경 지속가능성에도 유익합니다..
