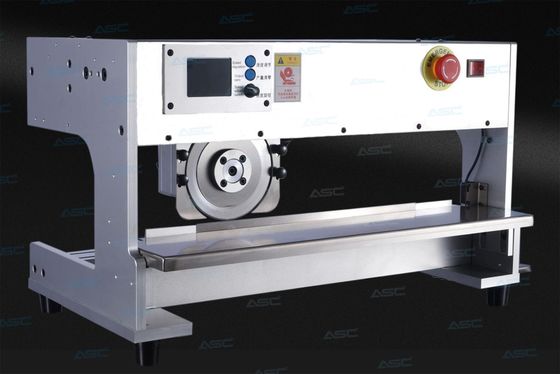

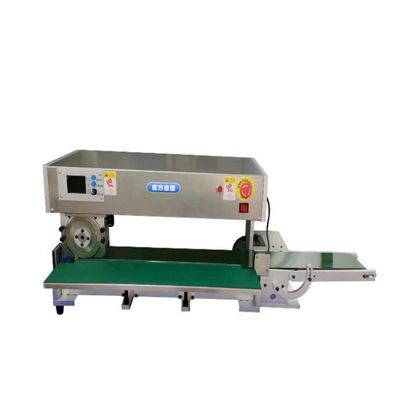

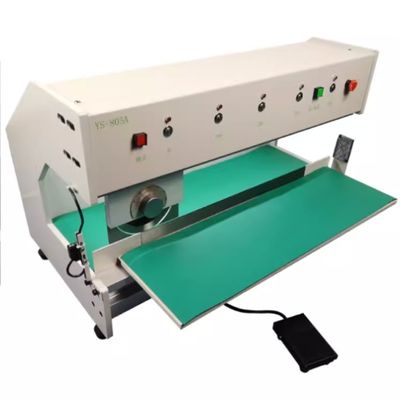

PCBA 분리 기계 SMT PCB 절단 기계 수동 데스크톱 PCB 라우터

PCB 절단 과정에 혁명을 일으켜라
전자제품 제조의 급속한 세계에서, PCB (프린트 서킷 보드) 가공의 정확성과 효율성은 협상할 수 없습니다.우리의 PCB 디패널링 기계는 최첨단 솔루션으로 떠오르고 있습니다현대 전자 어셈블리 산업의 요구사항을 충족시키고 초과하기 위해 정밀하게 설계되었습니다. 전자, 전기 기기, 조명, 의료, 자동차,또는 다른 전자 기술 - 관련 분야이 기계는 고품질의 PCB 절단을 원활하게 할 수 있는 열쇠입니다.

전자 조립에 대한 종합 솔루션
우리는 전자 조립 산업에 대한 전체 제품군을 제공합니다. 우리의 기계는 전자 및 정밀 기계 분야에서 모든 응용 범위를 커버합니다.그것은 다양한 PCB 유형을 처리 할 수 있습니다.다음을 포함합니다.

- 알루미늄 기판: 기판 구조를 손상시키지 않고 정밀한 절단을 보장합니다.
- 유리섬유 보드: 유리섬유 재료의 무결성을 유지하는 깨끗한 절단물을 제공합니다.
- PCBA 보드: PCBA (프린트 서킷 보드 어셈블리) 의 복잡성을 구성 요소로 처리하도록 특별히 설계되어 절단 과정에서 구성 요소 손상 위험을 줄입니다.
- FR-4 보드: 일반적인 PCB 물질, 그리고 우리의 기계는 고도의 정확도로 처리, 부드럽고 톱니없는 가장자리를 보장합니다.

비교 할 수 없는 판 벗기 기술

절단 - 가장자리 탈판화 과정

우리의 기계는 단련을 위해 독특한 상단 원형 칼과 하단 직선 칼 방법을 채택합니다. 작동 할 때, 하단 직선 칼에 PCB를 배치, 스위치를 밟고,그리고 상단 원형 칼은 미리 설정 된 절단 지점까지 수평으로 이동합니다이 과정은 몇 가지 중요한 이점을 제공합니다:

- 스트레스를 최소화 - 관련 손해: 용접 후 PCB를 깨는 전통적인 방법은 종종 스트레스로 인해 회로를 손상시키거나 전자 구성 요소를 깨뜨립니다.우리의 기계는 ′′ 칼 - 이동 ′′ 절단 방법을 사용합니다, 그것은 완전히 스트레스를 줄이고, 용매 관절의 균열과 부품 파열을 방지하고, 생산 효율성과 제품 품질을 크게 향상시킬 수 있습니다.
- 우수한 절단 품질: 절단 과정은 철선 파열이 없으며 평평한 톱니가 있고 톱니가 없습니다. 이것은 PCB가 절단 후 손상되지 않고 기능성을 유지하도록 보장합니다.후처리 및 재처리에 대한 필요성을 줄이는 것.

독립적 개발 및 지능형 제어

- 완전 독립적 인 연구 개발: 기계는 완전히 독립적으로 개발되었으며 마이크로 컴퓨터 프로그램을 사용하여 제어됩니다. 이것은 절단 과정에서 정확한 위치 설정을 허용합니다.강한 안정성그것은 0 ~ 360mm의 길이 내에서 단일 스트립 보드를 한 번에 절단 할 수 있습니다. 소량 프로토타입에서 대규모 대량 생산에 이르기까지 다양한 생산 규모의 요구를 충족시킵니다.
- 조정 가능한 절단 속도: 판의 절단 속도는 500mm/s와 300mm/s로 두 가지 수준으로 조정될 수 있습니다. 더 빠른 칼 속도는 제품 품질을 향상시킬 수 있으며,조정 가능한 속도는 또한 다양한 PCB 재료와 두께를 처리하는 데 유연성을 허용합니다..

유연하고 사용자 정의 할 수있는 절단 매개 변수

- 칼 바퀴 스트로크 및 조정: 칼 바퀴 스트로크는 0 ~ 360mm (도구 길이를 사용자 정의 할 수 있습니다) 에서 다양합니다.칼 바퀴의 위와 아래 높이는 0 - 2mm에서 조정할 수 있습니다, 다양한 PCB 보드 두께에 적합하며 PCB에 다른 V - CUT 구간 깊이의 문제를 해결합니다. 또한 운영 테이블의 높이는 0 - 50mm에서 조정 할 수 있습니다.운영자에게 편안하고 에르고노믹한 작업 환경을 제공.
- 커스터마이징 절단 스톱: 칼 이동 스트로크는 보드의 길이에 따라 시작 및 정지 지점으로 설정 될 수 있으며 정지 지점은 수동으로 설정 될 수 있습니다.각기 다른 크기와 모양의 PCB를 절단하는 과정에 대한 정확한 통제를 허용합니다..

기술 사양

- 호스트 크기: 610mm * 360mm * 375mm, 콤팩트한 디자인으로 과도한 공간을 차지하지 않고 다양한 생산 작업실 레이아웃에 들어갈 수 있습니다.
- 디패널 두께: 0.2~3.0mm의 두께의 PCB를 처리 할 수 있으며, 다양한 전자 애플리케이션에서 다양한 PCB 제품에 적합합니다.
- 보드 공급 속도: 300 - 500mm / 초, 효율적인 생산을 보장하고 전체 제조 시간을 줄입니다.
- 도구 재료: 도구는 높은 강도, 마모 저항성 및 긴 서비스 수명으로 알려진 SKD61 고속 강철으로 만들어집니다.기계가 많은 생산 주기에 걸쳐 고품질의 절단을 유지할 수 있도록 보장합니다..
- 작동 온도: 10~35°C, 전형적인 산업 생산 환경에서 안정적인 작동을 허용합니다.
- 저장 온도: - 20 ~ 50°C, 저장 및 운송 조건에 유연성을 제공합니다.
- 전력 공급: 220V/110V, 50HZ/60HZ, 60W, 다른 지역 전력 공급 환경에서 작동 할 수있는 상대적으로 낮은 전력 소비 장치.
- 기계 무게: 30KG, 가급적 인 경우 생산 시설 내에서 이동 및 재 배치 할 수 있습니다.

안전성 및 안정성 설계

안전 설계 측면

- 블레이드 보호: 원형 칼은 양쪽에 보호 칼이 장착되어 있으며, 공급 과정에서 작업자가 절단되는 것을 방지하여 안전한 작업 환경을 보장합니다.
- 모드 스위치 및 경보 시스템: 모드 스위치는 발로 작동하는 스위치입니다.기계가 작동 중 설정된 도동에 도달하지 않으면, 표시등이 깜박이면서 경보를 표시합니다. 경보는 작업을 계속하기 전에 취소되어야합니다. 잠재적 인 오류를 방지하고 절단 과정의 안전을 보장합니다.

안정성

- 고품질 블레이드 액세서리: 블레이드 액세서리는 SKD61 고속 스틸 원형 칼을 사용하며, 착용 내구성이 뛰어난 CBA 원형 칼을 채택합니다.이것은 기계가 오랜 기간 동안 안정적인 절단 성능을 유지할 수 있도록 보장, 도구 교체 및 유지보수 비용을 줄입니다.

결론

KINGFEI SMT PCB 디패널링 머신은 단순한 장비가 아닙니다; 그것은 전자 제조 사업에 대한 전략적 투자입니다.,유연한 매개 변수와 안전과 안정성에 중점을 두면 생산 효율성을 크게 향상시키고 제품 품질을 향상시키고 제조 비용을 줄일 수 있습니다.여러분이 전자제품 제조업자든 대기업이든,이 기계는 당신의 PCB 디제네일링 필요를 충족하도록 제작되었습니다.이 기계가 어떻게 생산 라인을 변화시킬 수 있는지 더 알아보기 위해 오늘 저희에게 연락하십시오.!
