| 원래 장소: | 중국 |
| 브랜드 이름: | KINGFEI |
| 모델 번호: | VL-M-TN |
| 최소 주문 수량: | 1pcs |
|---|---|
| 배달 시간: | 3 일 이내에 |
| 지불 조건: | 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 10PCS |

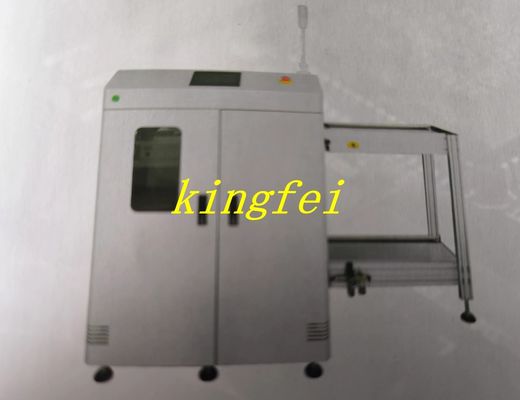

| 브랜드: | KINGFEI | 파트 명칭: | 진공형 PCB 로더 |
|---|---|---|---|
| 부문 번호: | VL-M-TN | 차원 (L*W*H 밀리미터): | 1640 (L) * 865 (W) * 1205 (H) |
| PCB 크기(MM): | 50*50-330*250 | 랙 사이즈: | 535*460*563 |
| 중량(KG): | 200kg |
특징
1.특수 알루미늄 합금 기관, 더 명확하게 MAGAZINE 운영의 상태를 이해
2안정적인 통합 캐스팅 리프팅 플랫폼 구조 디자인은 장비의 안정성을 향상 시켰습니다.
3다기능 전기 회로와 프로그램 설계, 안정적인 성능, 원활한 생산 라인을 보장합니다.
4칸의 상단 부분은 4가지 종류의 PITCH 선택 장치가 있으며, 이는 피드 플레이트 PCB의 단계 거리를 설정할 수 있습니다.
5LED 삼색 작동 표시기는 7인치 컬러 인간 기계 인터페이스로 제어됩니다.
6흡수 노즐의 위치를 위해 보편적 위치 메커니즘이 채택되며 흡수 비트는 PCB 보드의 특성에 따라 조정 될 수 있습니다.
7흡수판에 있는 판의 판 부분은 들어올리고 들어올리는 기능을 합니다.
8재료 상자는 평면판의 플라스틱 스트립에 의해 전달됩니다.
9- 조절 가능한 추진판 속도 조절
103점 위치, 상부와 하부 공기 클램핑, 상자의 위치를 정확하게 보장합니다.
11펌플릿 보호 시스템은 PCB 보드가 손상되지 않고 프로세스 손실이 감소 할 것을 보장합니다.
12표준 SMEMA 통신 인터페이스는 다른 자동화 장치와 연결될 수 있습니다.
기술 매개 변수
| 설명 | 이 장치는 SMT에 쌍면 및 광판의 자동 로딩 작동에 사용됩니다 생산 라인 |
| 매거진 번호 | 상부 컨베이어:1 매거진 하부 코리어: 매거진 |
| 인덱싱 피치 | 10.20.30.40mm 또는 지정 |
| 전원 공급 | 400pcs ((0.6mm 두께 PCB) |
| 사이클 시간 | 약 12초 또는 지정 |
| 전원 공급 | AC 110볼트 또는 220볼트, 단상 |
| 힘 | 최대 300VA |
| 공기 압력 및 공기 소비 | 4-6bar, 최대 30ltr/min |
| 운송 높이 | 900±20MM (또는 고객 지정) |
| 운송 방향 | 왼쪽에서 오른쪽으로 또는 오른쪽에서 왼쪽으로 |
사양
| 모델 | 크기 (L*W*H MM) | PCB 크기 ((MM) | 래크 크기 | 무게 (kg) |
| VL-M-TN | 1640*865*1250 | 50*50-330-250 | 335*320*563 | 200kg |
| VL-L-TN | 1950*945*1250 | 50*50-445*330 | 460*400*563 | 240kg |
| VL-LL-TN | 2270*1110*1250 | 50*50-530*390 | 535*460*563 | 280kg |
| VL-XL-TN | 2270*1250*1250 | 50*50-530*460 | 535*530*563 | 320kg |
담당자: Sandy
전화 번호: +8617324492760
