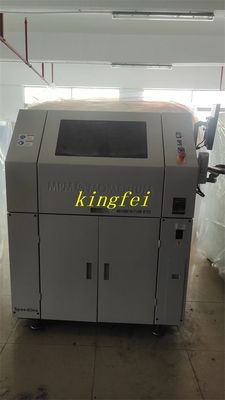

Name: 모멘텀 BTB 인쇄기 MPM / 스피드라인 솔더 페이스트 프린터
Brand: MPM/Speedline
SKU: 모멘텀 BTB
Rating: 4.6 (131 reviews)

모멘텀 BTB 인쇄기 MPM / 스피드라인 솔더 페이스트 프린터

제품 상세 정보:

원래 장소:	일본
브랜드 이름:	MPM/Speedline
모델 번호:	모멘텀 BTB

결제 및 배송 조건:

최소 주문 수량:	1PCS
배달 시간:	3 일 이내에
지불 조건:	전신환, 웨스턴 유니온, 머니그램
공급 능력:	10PCS

접촉

상세 제품 설명

브랜드:	MPM/스피드라인	파트 명칭:	땜납 페이스트 프린팅
부품번호:	모멘텀 BTB	장비 사이즈:	1195.4x1394x1589.4mm
힘:	200~240VAC(10%) 단상@50/60Hz,15A	장비 무게:	797KG
하이 라이트:	모멘텀 BTB 인쇄기 , 스피드라인 용접 페이스트 BTB 인쇄 기계 , MPM 스피드라인 용접 페이스트 프린터

모멘텀 BTB 인쇄기 MPM/Speedline Solder Paste 프린터

MPM/Speedline Solder Paste 프린터 모멘텀 BTB
MPM/Speedline 온라인 장비 완전 자동
장비 크기:	1195.4x1394x1589.4mm
장비 무게:	797kg
전력 요구 사항:	200~240VAC (10%) 단일 단계@50/60Hz,15A
공기 소스 요구 사항:	100 psi, 4cm (표준 작동 모드) 에서 18m (실공 청소) (6.89 bar@1.9 Lsto8.5 L/s), 12.7m 지름 파이프 라인, 외부 지름 x9.5mm 내부 지름 파이프 라인
매개 변수
최대 기판 크기:	(X 609.6mmx508mm x Y) (24x20 인치)
최소 기판 크기:	(Kx50.8mm x 50.8mm) (2x2 인치)
기판 두께 크기:	00.2~5.0mm (0.008~0.20인치)
최대 기판 무게:	4.5kg (101p)
기판의 가장자리 간격:	30.0mm (0.118인치)
바닥 공백:	12.7mm (0.5 인치) 표준 구성 25m (1.0 인치)
기판 클램핑:	고정 하단 클램프, 중앙 진공
기판 지원 방법:	자석 손가락 (선택 사항: 진공 배프, 진공 손가락, 지원 블록, 전용 장착장치, 특허 자동 도구, 퀴크 도구)
붓고:	20 인치 이상의 회로 보드에는 X 크기가 더 큰 전용 작업판이 필요합니다.
인쇄 매개 변수
최대 인쇄 면적 (XxY):	609.6mmx508mm ((24x20인치)
프린팅, 탈형 (Snap-off):	0~6.35m (00.25인치)
인쇄 속도:	0.635mm/s~304.8mm/s ((0.025 in/s~12 in/s)
인쇄 압력:	0~22.7kg (0 1b~50 1b)
템플릿 프레임 크기:	템플릿 프레임 룰러 737mmx737mm (29x29인치), 더 작은 크기의 템플릿이 제공됩니다
이미지
시야장 (FOV):	10.6mmx8.0mm ((0.417x0.315인치)
이미지 시점의 유형 참조점:	표준 모양 기준점 (SMEMA 표준 참조), 패드/홀
카메라 시스템:	단일 디지털 카메라 (MPM 특허 상하 시각 시스템)
성능
전체 시스템의 정렬 정확성 및 반복성:	± 12 미크론 (0.0005 ") @ 60, Cpk ≥2.0
실제 용접 페이스트 인쇄 정확도 및 반복성:	± 20 미크론 (士0.0008 ̊) @ 60, Cpk ≥2.0
사이클 시간
추진력 BTB	9초 기준
모멘텀 BTB HIE	70.5초 표준
