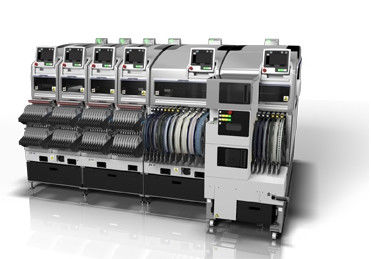

고속 지상 산 배치 기계 Fuji 오를 수 있는 배치 플랫폼 NXT Ⅲ

원래 새롭고 사용된 기계 후지 기준화할 수 있는 배치 플랫폼 NXT 3세
1.특수 기능
1.1 개선된 생산성 :최근에 고도로 발달한 날리는 비전부 카메라뿐만 아니라 평균이 모든 부분 사이즈와 종류를 위한 능력을 위치시켜 증가시킨 더 빠른 XY 로봇과 더 빠른 테이프 피더.
새로운 H24G 고속 머리는 NXT II의 가장 빠른 속도로부터 module,a 44% 개선마다 37,500 cph (시간)(생산성 우선순위 모드 당 칩)을 달성합니다.
1.2 0201 밀리미터 지지체 부분 +/- 0.025 밀리미터가 accuracy*를 위치시킵니다 :현재 대량 생산 (0402 밀리미터, 1005년 ")에서 사용되는 가장 작은 그 부품을 지원하는 것뿐만 아니라, NXT 3세는 또한 시장으로 향하여 요소의 차세대를 취급할 수 있습니다 - 0201 밀리미터 부품.
기계 강성을 향상시키고 더욱 그것의 독립적 서보 제어와 시각 인식 기술을 정제함으로써, 후지는 +/- 0.025 mm* (3sigma, Cpk≥1.00)의 작은 칩 부품을 위한 장소 정확도를 달성했습니다.
1.3 개선된 사용성 :원형 NXT의 GUI는 넓게 언어 기반 교육에 의존하는 대신에 직관적이고 이해하기 쉬운 그림 도표를 이용한 것으로 칭찬 받았습니다.
이 인터페이스는 작동을 심지어 더 쉽게 하기 위해 지금 터치스크린 패널에 결합됩니다. 이것은 요구된 버튼 푸쉬의 숫자를 감소시키고, 틀린 명령을 수행하는 기회를 감소시킴으로써 질을 향상시키는 것뿐만 아니라, 선택 명령을 더 쉽게 합니다.
1.4 높은 호환성 :곳 머리들, 노즐 스테이션, 공급 장치, 트레이 유닛과 공급 장치 파레트 교환 부서와 같은 NXT II로부터의 메인 유닛의 다수는 어떠한 변경 없이 NXT 3세에 사용될 수 있습니다.

•
• 상술

• 	M3 3세	M6 3세
  애플리케이블 PCB 사이즈 (L x W)	48 Ｘ 48 밀리미터 내지 250 Ｘ 510 밀리미터 (두배 컨베이어) * 48 Ｘ 48 밀리미터 내지 250 Ｘ 610 밀리미터 (단일 컨베이어) *Double 컨베이어는 280 (W) 밀리미터까지 PCBs를 취급할 수 있습니다. 280 (W) 밀리미터보다 큰 PCB는 두배 컨베이어를 단일의 레인 생산 모드로 바꿈으로써 생산되어야 합니다.	48 Ｘ 48 밀리미터 내지 534 Ｘ 510 밀리미터 (두배 컨베이어) * 48 Ｘ 48 밀리미터 내지 534 Ｘ 610 밀리미터 (단일 컨베이어) *Double 컨베이어는 280 (W) 밀리미터까지 PCBs를 취급할 수 있습니다. 280 (W) 밀리미터보다 큰 PCB는 두배 컨베이어를 단일의 레인 생산 모드로 바꿈으로써 생산되어야 합니다.
  부품 형식	최고 20개 종류의 부분 (8 밀리미터 테이프를 사용하여 산정됩니다)	최고 45개 종류의 부분 (8 밀리미터 테이프를 사용하여 산정됩니다)
  PCB 로드 시간	두배 컨베이어를 위해 : 0 초 (연속작동) 단일 컨베이어를 위해 : 2.5 초 (M3 3세 모듈 사이의 수송), 3.4 초 (M6 3세 모듈 사이의 수송)
  배치 정확도 (피듀셜 마크 표준)	H24G : +/-0.025 밀리미터 (표준 모드) / +/-0.038 밀리미터 (생산성 우선순위 모드) (3sigma) cpk≥1.00 V12/H12HS : +/-0.038 (+/-0.050) 밀리미터 (3sigma) cpk≥1.00 H04S/H04SF : +/-0.040 밀리미터 (3sigma) cpk≥1.00 H08/H04 : +/-0.050 밀리미터 (3sigma) cpk≥1.00 H02/H01/G04 : +/-0.030 밀리미터 (3sigma) cpk≥1.00 H02F/G04F : +/-0.025 밀리미터 (3sigma) cpk≥1.00 GL : +/-0.100 밀리미터 (3sigma) cpk≥1.00	H24G : +/-0.025 밀리미터 (표준 모드) / +/-0.038 밀리미터 (생산성 우선순위 모드) (3sigma) cpk≥1.00 V12/H12HS : +/-0.038 (+/-0.050) 밀리미터 (3sigma)cpk≥1.00 H08M/H04S/H04SF : +/-0.040 밀리미터 (3sigma) cpk≥1.00 H08/H04/OF : +/-0.050 밀리미터 (3sigma) cpk≥1.00 H02/H01/G04 : +/-0.030 밀리미터 (3sigma) cpk≥1.00 H02F/G04F : +/-0.025 밀리미터 (3sigma) cpk≥1.00 GL : +/-0.100 밀리미터 (3sigma) cpk≥1.00
  생산성	H24G : 37,500 cph (생산성 우선순위 모드) /35,000 cph (표준 모드) V12 : 26,000 cph H12HS : 24,500 cph H08 : 11,500 cph H04 : 6,500 cph H04S : 9,500 cph H04SF : 10,500 cph H02 : 5,500 cph H02F : 6,700 cph H01 : 4,200 cph G04 : 7,500 cph G04F : 7,500 cph GL : 16,363 드피에 (0.22 초 / 도트)	H24G : 37,500 cph (생산성 우선순위 모드) /35,000 cph (표준 모드) V12 : 26,000 cph H12HS : 24,500 cph H08M : 13,000 cph H08 : 11,500 cph H04 : 6,500 cph H04S : 9,500 cph H04SF : 10,500 cph H02 : 5,500 cph H02F : 6,700 cph H01 : 4,200 cph G04 : 7,500 cph G04F : 7,500 cph 0F : 3,000 cph GL : 16,363 드피에 (0.22 초 / 도트)
  지지 부분	H24G : 0201 내지 5 Ｘ 5 밀리미터 V12/H12HS : 0402 내지 7.5 Ｘ 7.5 밀리미터 H08M : 0603 내지 45 Ｘ 45 밀리미터 H08 : 0402 내지 12 Ｘ 12 밀리미터 H04 : 38 Ｘ 38 밀리미터에 대한 1608년 H04S/H04SF : 38 Ｘ 38 밀리미터에 대한 1608년 H02/H02F/H01/0F : 74 Ｘ 74 밀리미터 (32 Ｘ 180 밀리미터)에 대한 1608년 G04/G04F : 0402 내지 15 Ｘ 15 밀리미터     높이 : 최고 2.0까지 밀리미터 높이 : 최고 3.0까지 밀리미터 높이 : 최고 13.0까지 밀리미터 높이 : 최고 6.5까지 밀리미터 높이 : 최고 9.5까지 밀리미터 높이 : 최고 6.5까지 밀리미터 높이 : 최고 25.4까지 밀리미터 높이 : 최고 6.5까지 밀리미터
  모듈 폭	320 밀리미터	645 밀리미터
  기계 차원	Ｌ : 1295 밀리미터 (M3 III x 4, M6 III x 2) / 645 밀리미터 (M3 III x 2, M6 III) Ｗ : 1900.2 밀리미터, Ｈ : 1476 밀리미터



  DynaHead(DX)
  노즐 양		12	4	1
  처리량(cph)		25,000 주둔 부분은 다음에 대하여 작용합니다 24,000	11,000	4,700
  부분 사이즈 (밀리미터)		0402 (1005년 ")에서 7.5 Ｘ 7.5 높이 : 최고 3.0까지 밀리미터	1608 (0603") 15 Ｘ 15에 높이 : 최고 6.5까지 밀리미터	1608 (0603") 74 Ｘ 74 (32 x 100)에 높이 : 최고 25.4까지 밀리미터
  정확도를 위치시키기 (피듀셜 마크 기반을 둔 레퍼런싱)		+/-0.038 (+/-0.050) 밀리미터 (3σ) cpk≥1.00*	+/-0.040 밀리미터 (3σ)cpk≥1.00	+/-0.030 밀리미터 (3σ)cpk≥1.00
  주둔 부분 점검		오우	Ｘ	오우
  부분 공급	테이프	오우	오우	오우
  	스틱	Ｘ	오우	오우
  	트레이	Ｘ	오우	오우



  부품 공급 시스템
  라이킨텔리전트 공급 장치	4, 8, 12, 16, 24, 32, 44, 56, 72, 88, 및 104 밀리미터 넓은 테이프를 지원하세요
  스틱 피더	4 ≤ 부분 폭 ≤ 15 밀리미터 (6 ≤ 스틱 폭 ≤ 18 밀리미터), 15 ≤ 부분 폭 ≤ 32 밀리미터 (18 ≤ 스틱 폭 ≤ 36 밀리미터)
  트레이	적용 가능한 트레이 사이즈 : 135.9 Ｘ 322.6 밀리미터 (제덱 스탠다드) (트레이 유닛-M),276 Ｘ 330 밀리미터 (트레이 유닛 LT),143 Ｘ 330 밀리미터 (트레이 유닛-LTC)



  선택

  트레이 피이더, PCU II (팔레트 변화 장치), MCU (모듈 변화 장치), 공학 패널단, 후지 CAMX 어댑터, 후지트랙스
