단위 폭 320mm 지상 산 배치 기계 Fuji 오를 수 있는 배치 플랫폼 NXT Ⅱ

중국 단위 폭 320mm 지상 산 배치 기계 Fuji 오를 수 있는 배치 플랫폼 NXT Ⅱ 협력 업체

큰 이미지 :  단위 폭 320mm 지상 산 배치 기계 Fuji 오를 수 있는 배치 플랫폼 NXT Ⅱ

제품 상세 정보:

원래 장소: 일본
브랜드 이름: FUJI
모델 번호: NXT II

결제 및 배송 조건:

최소 주문 수량: 1unit
배달 시간: 2 주내
지불 조건: 티 / T는, 웨스턴 유니온, MoneyGram
공급 능력: 3unit
Contact Now
상세 제품 설명
상표: 후지 이름: FUJI Scalble 배치 플랫폼 NXT ii
단위 폭: 320 m m 기계 차원: L: 1295mm (M3 II×4, M6 II×2)
lntelligent 지류: 4개, 8개, 12, 16, 24, 32, 44, 56, 72, 88, 그리고 104 mm 폭 테이프를 위한 지원 트레이: 적용 가능한 쟁반 크기: 135.9 x 322.6 mm (JEDEC 기준) (쟁반 단위 M), 276 x 330 mm (쟁반 단위 LT), 143 x 330 mm (쟁반 단위 중령

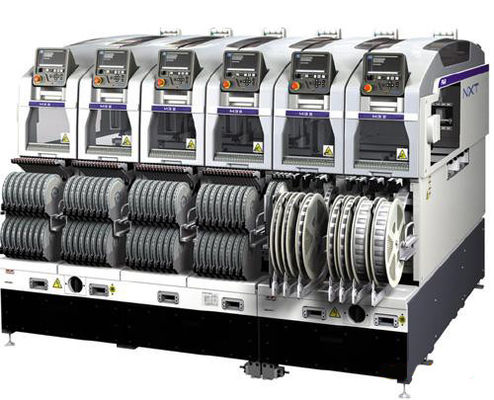

Fuji 오를 수 있는 배치 플랫폼 NXT Ⅱ

1. 특징
1.1 고객에게 제일 기계 설정을 제공하십시오: NXTII는 진실한 모듈 개념을 가진 유일한 기계입니다. 자유롭게 일 머리와 같은 단위의 적당한 온갖 고객에게 최적 기계 설정을 제공하기 위하여 조합을 또는 구성요소 공급 단위 및 수송 궤도 유형 설치하는 것이 가능합니다. 당신은 단순히 배치 일 머리를 포함하여 단위의 보충 일을 완성하기 위하여 공구를 사용할 수 있습니다.
1.2 사용한 이중 트랙 생산은 일 수 있습니다: 이중 나르는 궤도 기계는 동시에 이질적인 회로판을 일으킬 수 있습니다. 더하여, 널 또는 이동 판 시간이 0이기 때문에, 증가된 생산력.
1.3 다만 문제의 너무 많이를 일으키는 원인이 되기 없이 필수 양을 사용하십시오: NXTII는 단위 또는 배치 머리로 최소한도 생산액이 최소 투자로 요구되다 그래야, 교환되고 추가될 수 있습니다.
1.4 압도적으로 이점을 생산의 모양으로 변화에 일치하는 하기 위하여: 생산의 입히는 접착제, 대중 음악 배치, 벌거벗은 칩 배치 및 다른 새로운 모양을 위한 NXTII 범위성은 대응 단위에 의해, 대체될 수 있습니다 특별한 장비를 수입할 필요가 없습니다.


  • 명세
 M3 IIM6 IIM6 IISP
적용 가능한 PCB 크기
(W) L x
48mm×48mm~534mm×510mm (두 배 컨베이어) *
48mm×48mm~534mm×610mm (단 하나 컨베이어)
*Double 컨베이어는 PCBs를 취급할 수 있습니다 280까지 (w) mm. PCBs는 단 하나 차선 실제 모드에 두 배 컨베이어를 바꾸어서 더 큰 (w) mm 280 생성해야 합니다.
48mm×48mm~520mm×510mm (두 배 컨베이어) *
48mm×48mm~520mm×610mm (단 하나 컨베이어)
부분 유형(8개 mm 테이프를 사용하는 산출되는) 부속의 20가지의 까지 유형(8개 mm 테이프를 사용하는 산출되는) 부속의 45가지의 까지 유형(8개 mm 테이프를 사용하는 산출되는) 부속의 44가지의 까지 유형
PCB 로딩 속도두 배 컨베이어를 위해: 0 SEC (연속 조작)
단 하나 컨베이어를 위해: 2.5 SEC (M3 III 단위 사이 수송),
3.4 SEC (M6 III 단위 사이 수송)
배치 정확도
(기점 표 기준)
V12/H12HS: ±0.038 (±0.050) mm (3σ) cpk≧1.00 ※
H08M/H04S: ±0.040mm (3σ) cpk≧1.00
H08/H04/0F: ±0.050mm (3σ) cpk≧1.00
H02/H01/G04: ±0.030mm (3σ) cpk≧1.00
GL: ±0.100mm (3σ) cpk≧1.00




H12HS±0.038mm (3σ)
H02/H01/G04±0.010mm (3σ)




생산력
V12: 26,000 cph
H12HS: 22,500 cph
H08: 10,500 cph
H04S: 9,500 cph
H04: 6,500 cph
H02: 5,500cph
H01: 4,200 cph
G04: 6,800 cph
0F: 나르지 마십시오
GL: 16,363 dph
(0.22sec/dot)



V12: 26,000 cph
H12HS: 22,500 cph
H08M: 13,000 cph
H08: 10,500 cph
H04S: 9,500 cph
H04: 6,500 cph
H02: 5,500 cph
H01: 4,200 cph
G04: 6,800 cph
0F: 3,000 cph
GL: 16,363 dph
(0.22sec/dot)



V12: 아닙니다 carrry
H12HS: 18,500 cph
H02: 4,700 cph
H01: 3,500 cph
G04: 6,200 cph



지원된 부속
V12/H12HS: 0402~7.5mm×7.5mm
H08M: 0603~45mm×45mm
H08: 0402~12mm×12mm
H04S/H04: 1608~38mm×38mm
H02/H01/0F: 1608~74mm×74mm (32mm×180mm)
G04: 0402~15mm×15mm




 : 위 to3.0mm
 : 위 to13mm
 : 위 to6.5mm
 : 위 to6.5/9.5mm
 : 위 to25.4mm
 : 위 to6.5mm





단위 폭320mm645mm
기계 차원L: 1295mm (M3 II×4, M6 II×2)/L: 645mm (M3 II×2, II) M6
W: 1900.2mm H: 1474mm (II)/1476mm (M6 II, M6 IISP) M3
보급 체계를 분해합니다
lntelligent 지류4개, 8개, 12, 16, 24, 32, 44, 56, 72, 88, 그리고 104 mm 폭 테이프를 위한 지원
지팡이 지류4개의 ≤ 부속 폭 ≤ 15 mm (6개의 ≤ 지팡이 폭 ≤ 18 mm), 15의 ≤ 부속 폭 ≤ 32 mm (18의 ≤ 지팡이 폭 ≤ 36 mm)
쟁반적용 가능한 쟁반 크기: 135.9 x 322.6 mm (JEDEC 기준) (쟁반 단위 M), 276 x 330 mm (쟁반 단위 LT), 143 x 330 mm (쟁반 단위 중령)
선택권
쟁반 지류, PCU II (깔판 변화 단위), 패널 대를, FUJI CAMX 접합기 설계하는, MCU (단위 변화 단위) Fujitrax

단위 폭 320mm 지상 산 배치 기계 Fuji 오를 수 있는 배치 플랫폼 NXT Ⅱ
